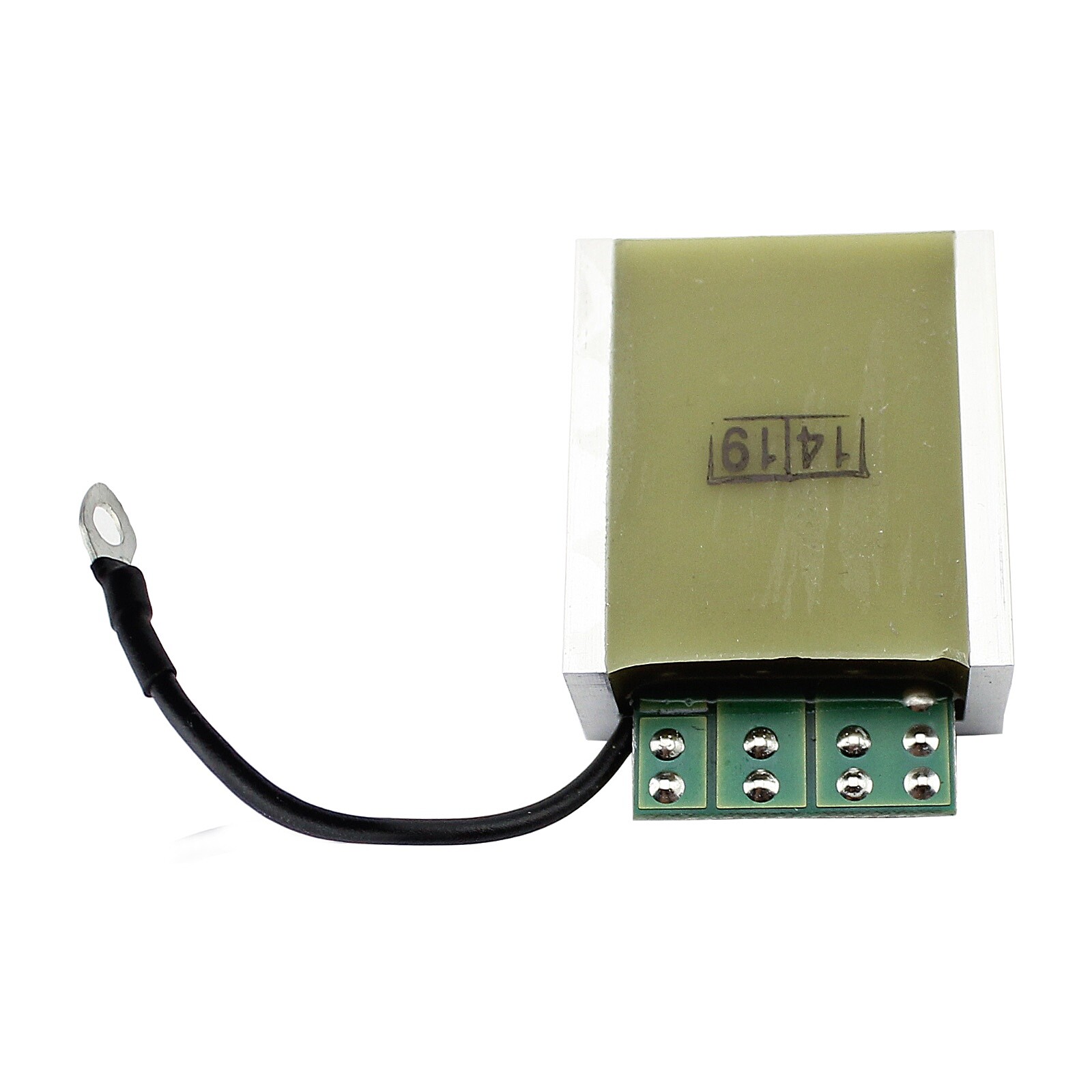

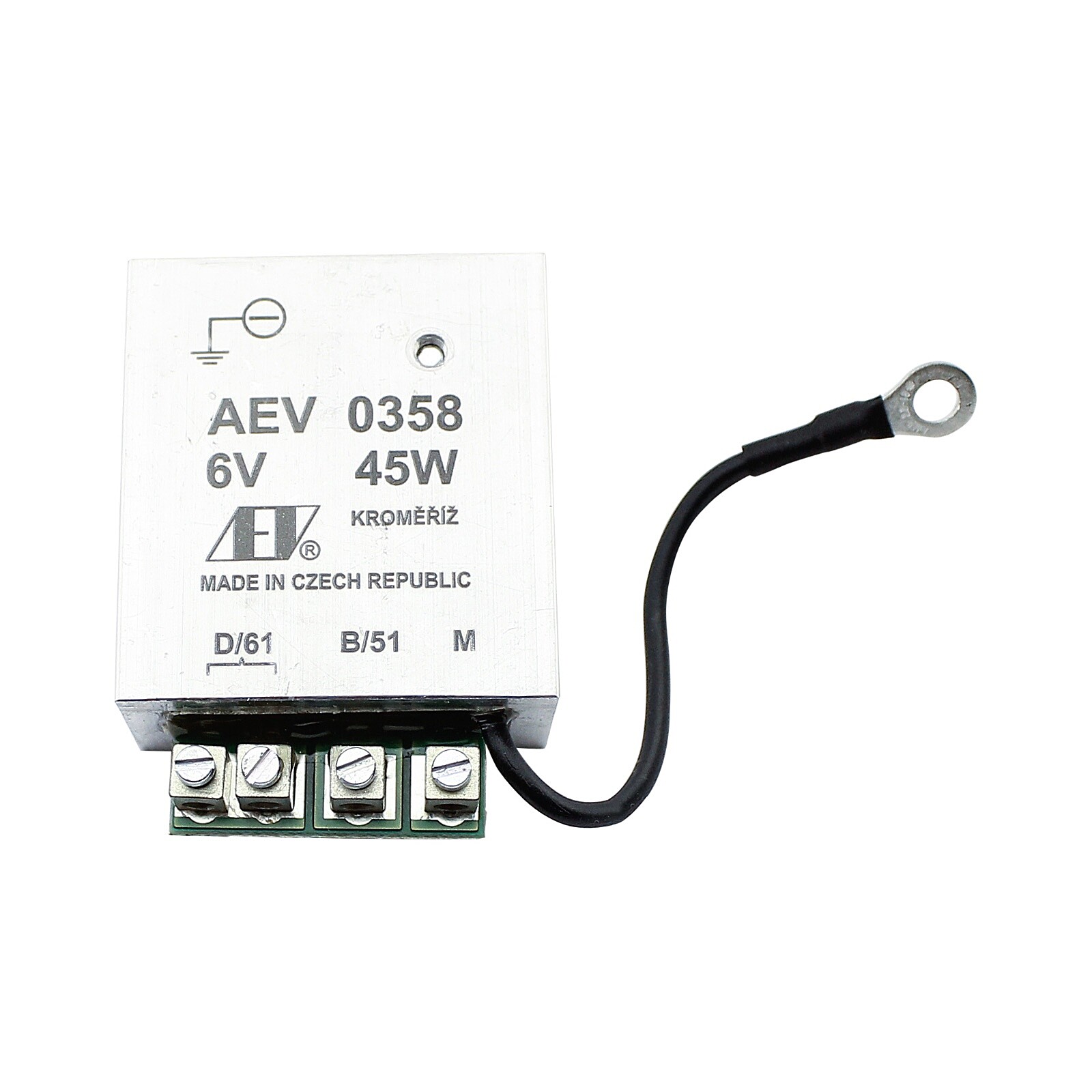

Dinamo szabályozó 6V 45W AEV földeléssel (-)

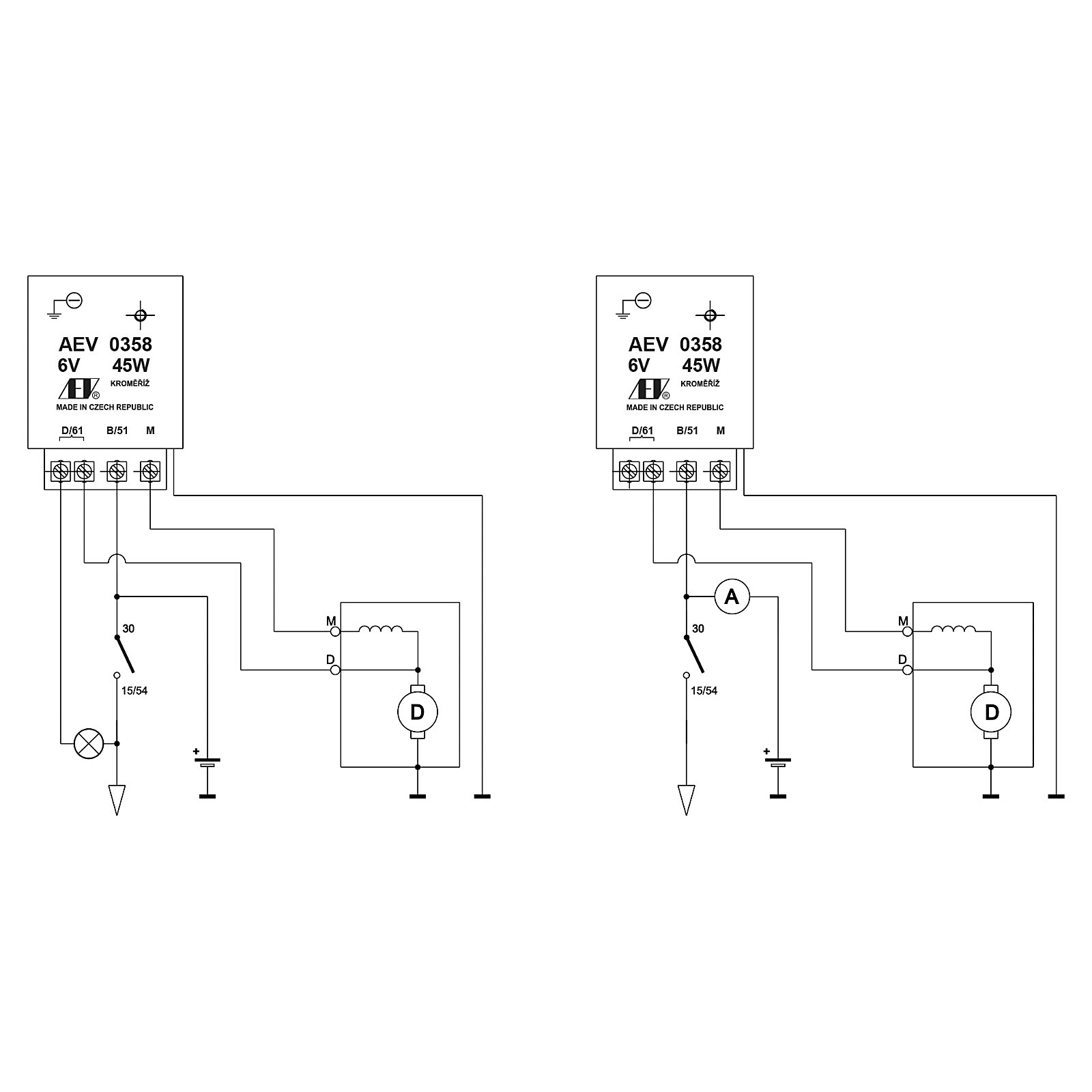

Dinamo szabályozó a származékos dinamók szabályozásához mínusz szabályozással. A szabályozó a dinamó vázra húzódó gerjesztő tekercsére van kapcsolva, és 6V névleges feszültségű hálózathoz való, amelyet a vázon lévő akkumulátor mínusz pólusával működtetnek.

A szabályozó biztosítja a dinamó kimeneti feszültségének szabályozását, és egyben védi a dinamót az áram túlterhelésétől. A hátrameneti kapcsoló funkciójának köszönhetően az akkumulátor le van választva a dinamóról, ha az akkumulátorból a dinamóba fordított áram folyik, például amikor a motor áll, vagy a dinamó meghibásodása esetén.

Műszaki paraméterek:

• Névleges hálózati feszültség: 6V
• Szabályozás típusa: negatív
• Névleges dinamó teljesítmény: 45W
• A gerjesztőáram maximális értéke: 4A
• Üzemi hőmérséklet: -20°C / +90°C
• Minimális terepi tekercsellenállás: ≥2Ω
• Az akkumulátor földelt pólusa: mínusz
• Dinamo szabályozású feszültség: 7,3±0,1V
• Áramkorlát: 7,0 A ±5%
• Nyugodt áram: < 1mA/6,5V
