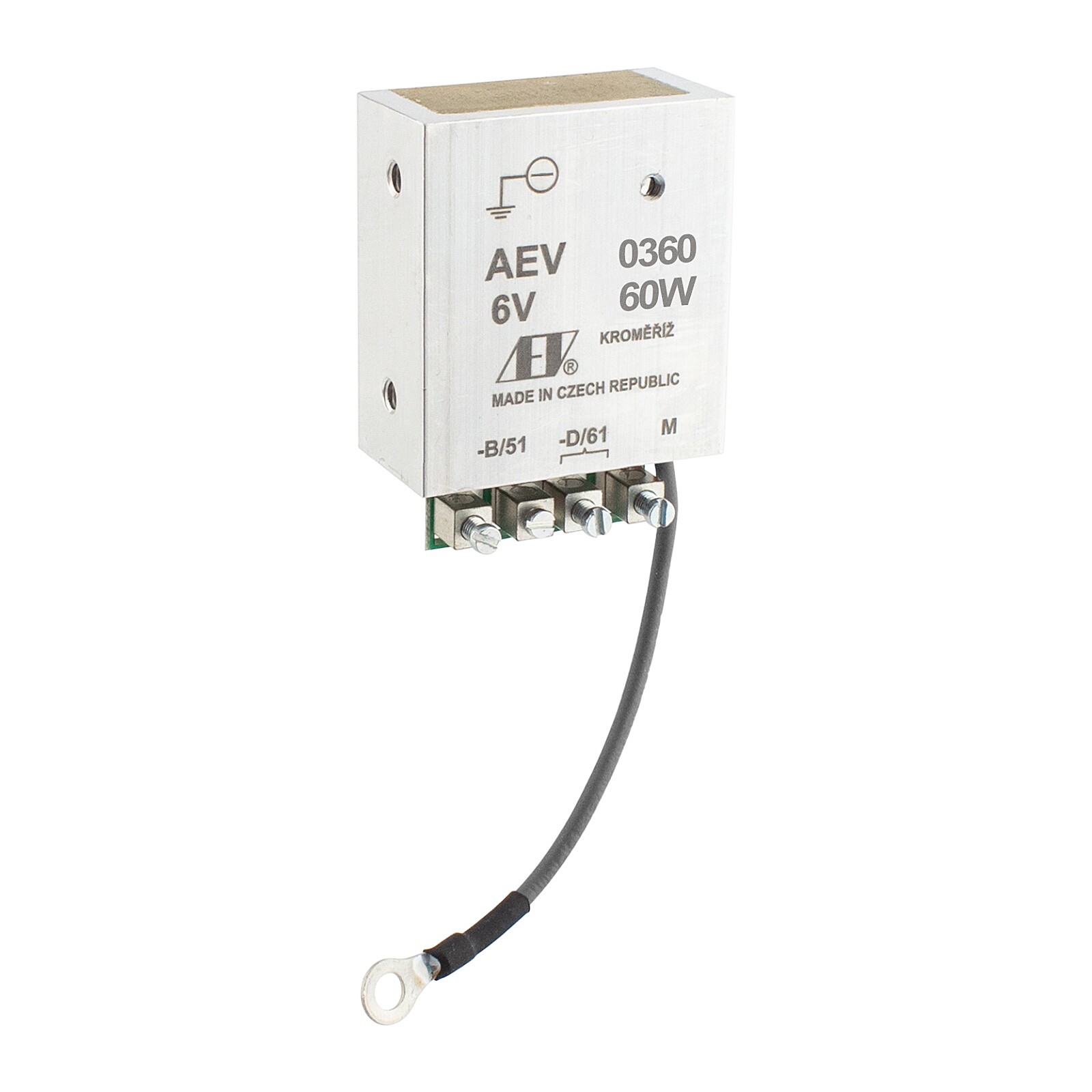

Dinamo szabályozó 6V/60W AEV földeléssel ( - )

Az AEV0360 szabályozót 6V-os dinamókhoz tervezték, mínusz földeléssel az akkumulátoron (a dinamó címkéjén is van egy mínusz földelés jel). Dinamo teljesítmény 60 W-ig, ami a ČZ 476, 477, 487, 488-nál leggyakrabban 45, 50, 55 W volt. A szabályozó biztosítja a dinamó kimeneti feszültségének szabályozását, védelmet az áram túlterhelése ellen és a visszakapcsoló funkciót. Egy hátrameneti kapcsoló választja el az akkumulátort a dinamótól, hogy megakadályozza a fordított áramot az akkumulátorból a dinamóba, amikor a motor leáll, vagy ha a dinamó meghibásodik.

VIGYÁZAT AZ AKKUMULÁTOR VISSZAFORGATÁSÁVAL !!!

Műszaki paraméterek:

• Névleges hálózati feszültség: 6V
• Szabályozás típusa: negatív
• Névleges dinamó teljesítmény: 60W
• A gerjesztőáram maximális értéke: 4A
• Üzemi hőmérséklet: -20°C / +90°C
• Minimális terepi tekercsellenállás: ≥2Ω
• Az akkumulátor földelt pólusa: mínusz
• Szabályozott dinamófeszültség: 7,3±0,1V
• Áramkorlát: 9,0 A ±5%
• Nyugodt áram: < 1mA/6,5V
