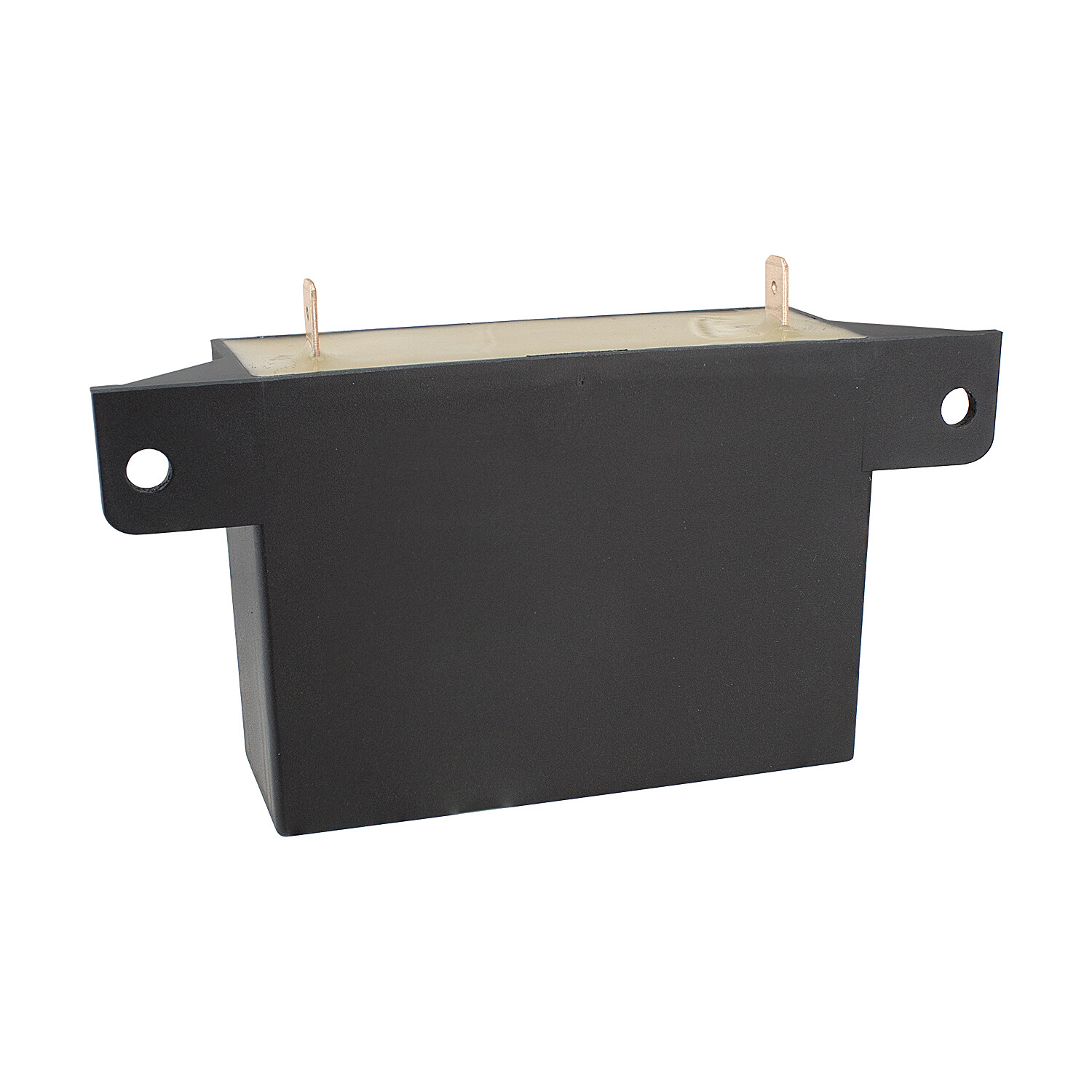

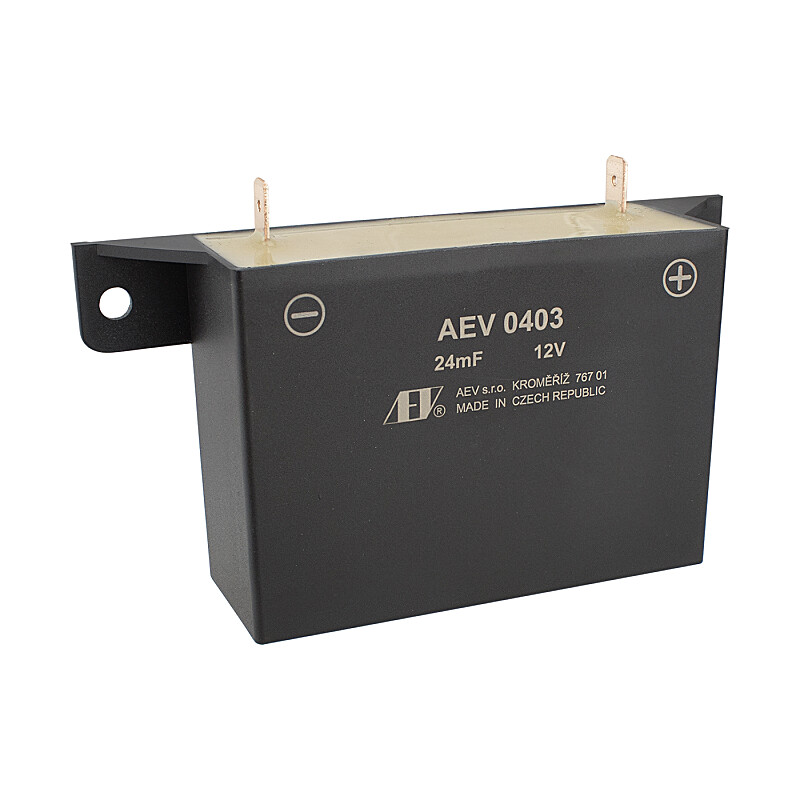

AEV 0403 kondenzátor

Jelenleg egyre gyakrabban használják a JAWA és ČZ motorkerékpárokon, elsősorban a dinamó-akkumulátor-készletek, gyújtás- és forráskészletek pótlására, amelyek alapeleme egy állandó mágneses generátor. Ezeket az új készleteket az a tény jellemzi, hogy a gyújtó és a forrás részei teljesen függetlenek egymástól, így a gyújtás funkciója nem függ az akkumulátor jelenlététől. Ezért egyes gyártók lehetővé teszik ezen készletek akkumulátor nélküli üzemeltetését, ugyanakkor azt javasolják, hogy az akkumulátor helyett legalább 22–47 mF (22 000–47 000 uF) kapacitású elektrolit kondenzátort kössenek a legalább üzemi feszültséghez. 25V, lásd például fy VAPE ajánlásokat. Ennek az az oka, hogy a szabályozó kimeneti egyenfeszültsége a generátor váltakozó feszültségének egyenirányítása után, különösen az egyfázisúé, nagyon magas hullámossági tényezővel rendelkezik, és ugyanakkor a feszültségimpulzusok széles spektruma is létezik, a szabályozó működése során keletkeznek, vagy a gyújtáskörből indukálódnak. Ezért, ha megfelelő kapacitású akkumulátor vagy kondenzátor nincs csatlakoztatva a hálózathoz, ez az állapot egyes készülékek működését jelentősen befolyásolja, vagy akár károsíthatja is azokat. FIGYELEM: Az AEV 0403 kondenzátor csatlakozóérintkezői eltérő polaritásúak, csakúgy, mint az akkumulátoré, ahelyett, hogy csatlakoztatásra kerül. Nem szabad megfordítani! Csak 6V vagy 12V DC hálózatban üzemeltethető.

Műszaki paraméterek:

• Névleges kapacitás Ca: 24,2 mF (24 200 uF)
• Ca tolerancia: ± 20%
• Üzemi feszültség Vr: 35V DC, Vs = 1,15xVr
• Élettartam: >3000 óra +105 ºC-on, > 25 000 óra +40 ºC-on
• Csatlakozás: lapos csatlakozó 6,3 mm
• Működési hőmérséklet tartomány: 55º ÷ 105ºC
• Éghajlati kategória az IEC 60068-1 55/105/56 szerint: -55ºC - 105ºC/56 nap párás hő

Méretek:

• Magasság csatlakozó nélkül: 60 mm
• Szélesség rögzítés nélkül: 84 mm
• Mélység: 30 mm
• Rögzítési furatok osztása: 108 mm
