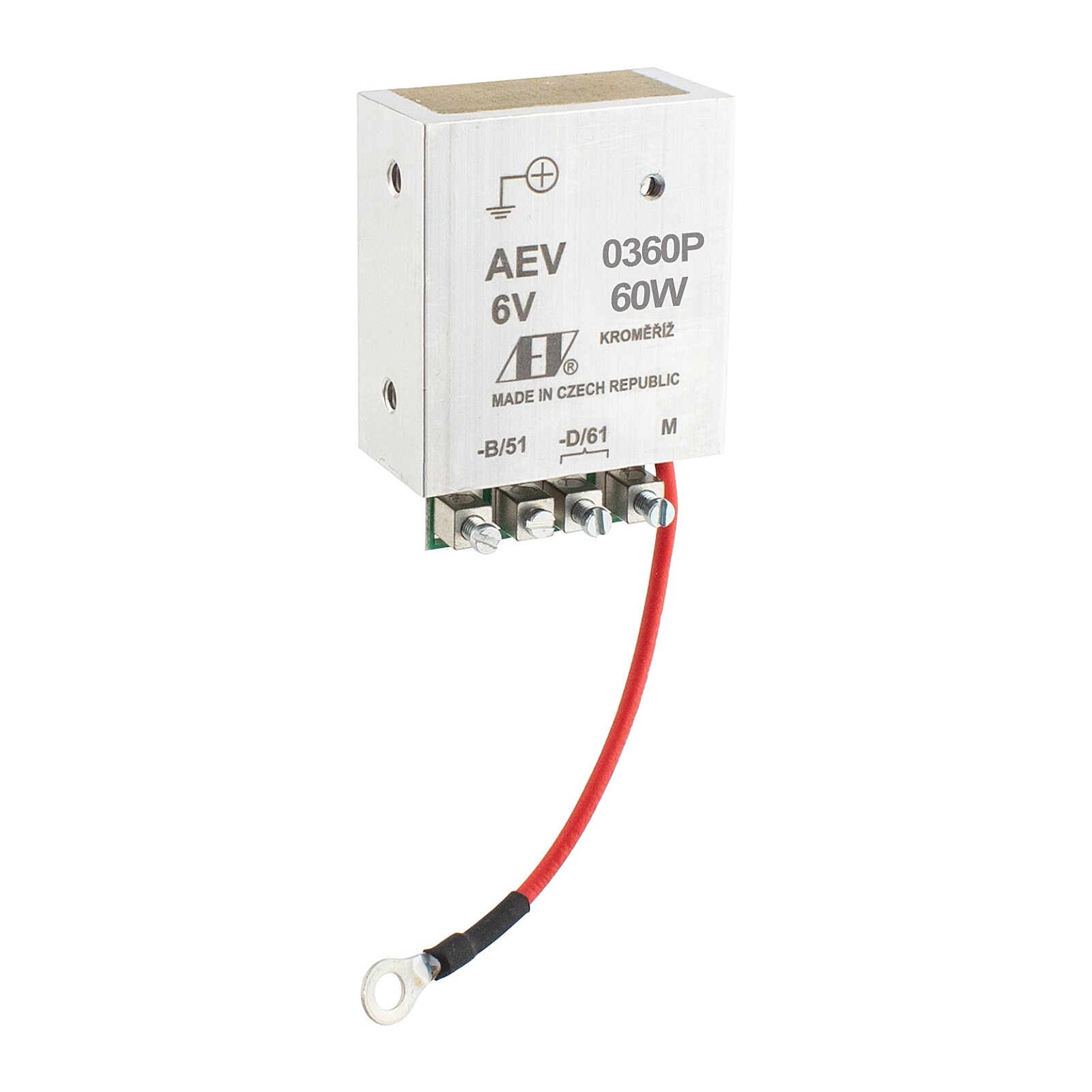

Dinamo szabályozó 6V/60W AEV földeléssel (+)

Az AEV0360 szabályozót 6V-os dinamókhoz tervezték, PLUSZ földeléssel az akkumulátoron (a dinamó címkéjén plusz földelés szimbólum is található). A dinamó teljesítménye 60 W-ig, ami a Jawa/ČZ 125, 175, 250-nél leggyakrabban 45, 50, 55 W volt. A szabályozó biztosítja a dinamó kimeneti feszültségének szabályozását, védelmet az áram túlterhelése ellen és a visszakapcsoló funkciót. Egy hátrameneti kapcsoló választja el az akkumulátort a dinamótól, hogy megakadályozza a fordított áramot az akkumulátorból a dinamóba, amikor a motor leáll, vagy ha a dinamó meghibásodik.

VIGYÁZAT AZ AKKUMULÁTOR VISSZAFORGATÁSÁVAL !!!

Műszaki paraméterek:

• Névleges hálózati feszültség: 6V
• Szabályozás típusa: mínusz
• Névleges dinamó teljesítmény: 60W
• A gerjesztőáram maximális értéke: 4A
• Üzemi hőmérséklet: -20°C / +90°C
• Minimális terepi tekercsellenállás: ≥2Ω
• Földelt akkumulátorpólus: plusz
• Szabályozott dinamófeszültség: 7,3±0,1V
• Áramkorlát: 9,0 A ±5%
• Nyugodt áram: < 1mA/6,5V
