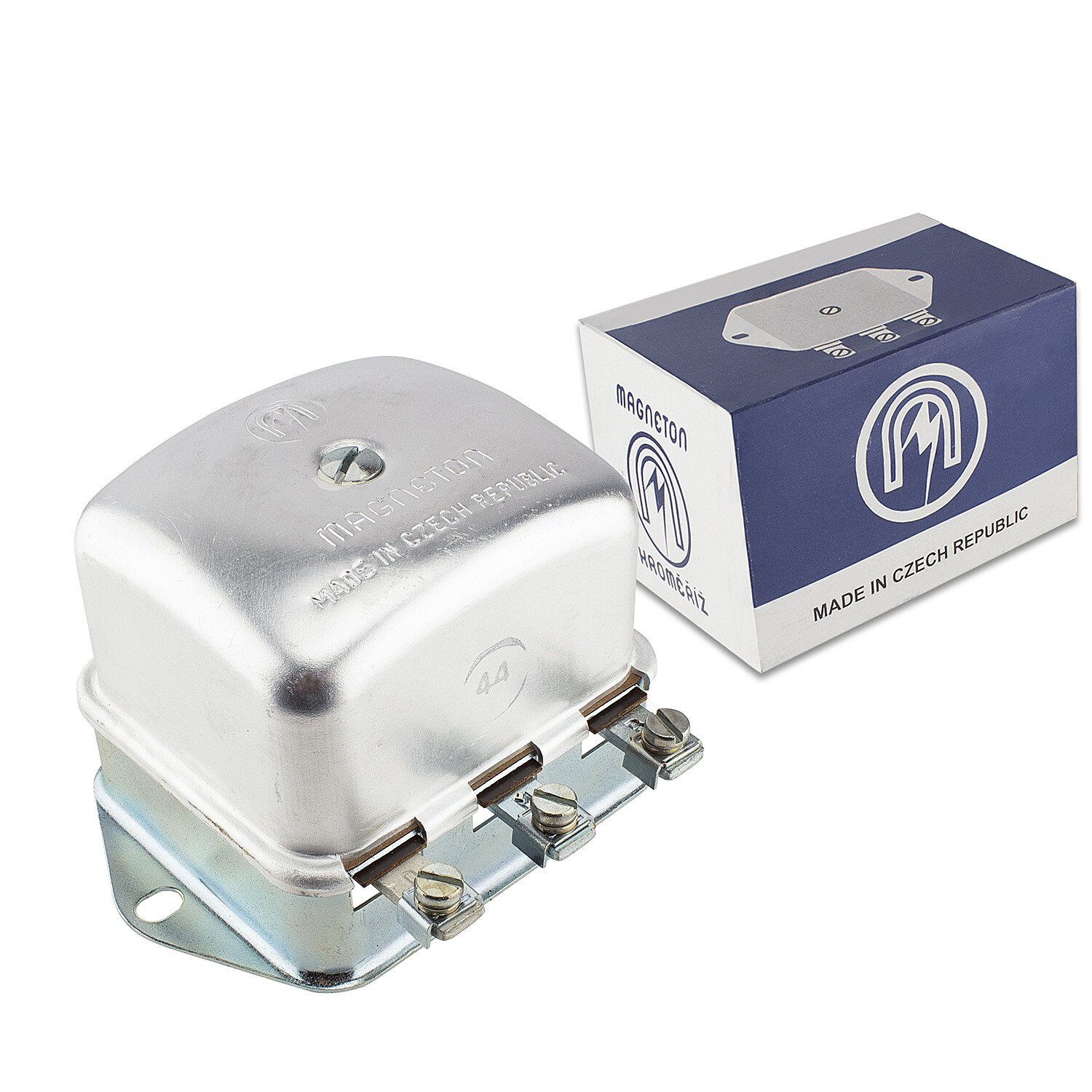

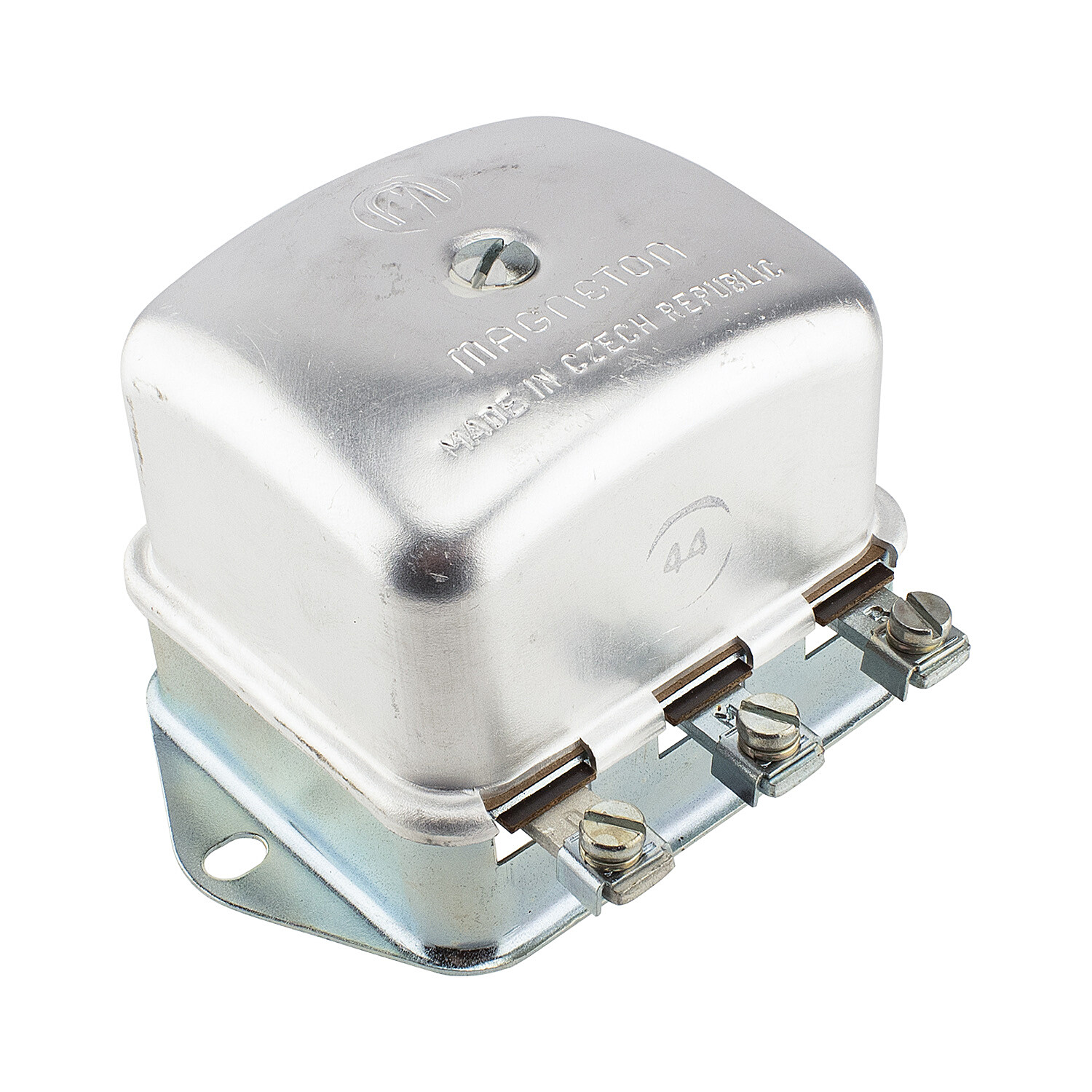

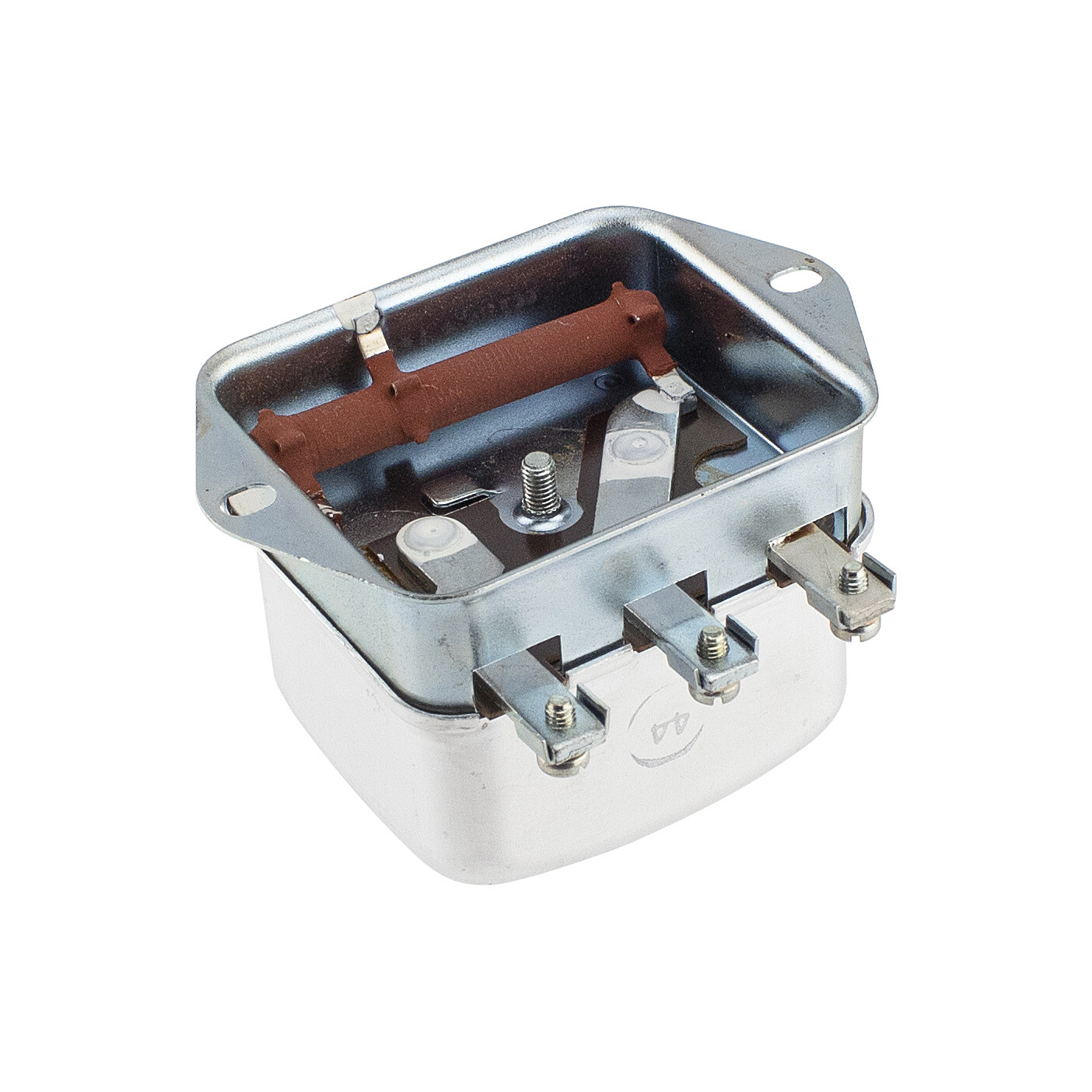

Dinamo szabályozó 6V 75W tekercs (eredeti Csehszlovákia)
5 254 Ft ÁFA nélkül
Raktáron
Leírás
A 6V 75W-os szabályozót eredetileg a Pal Kroměříž gyártotta.
A mechanikus szabályozó már régóta gyártott klasszikus, legtöbbször tapasztalt motorosok vásárolják, akiknek változtatniuk kell a jelenlegi szabályozáson. A polaritás nincs megadva ehhez a reléhez.
A 6V 75W dobozrelé dinamóhoz történő csatlakoztatásának összeszerelése a következő: a régi relé dinamóról való eltávolítása után a következőképpen készítjük elő a kapocstáblát a dobozrelé csatlakoztatásához:
1. Megjelölöm a dinamón az első csatlakozást, az állórész tekercséből a vezetéket + az ellenállástekercs vezetékét az M sorkapcson. Ezt az ellenállástekercset leszedem a dinamóról. Ebből a csatlakozásból egy vezetéket vezetek a reléhez, és jelöljem meg M.
2. Megjelölöm a második csatlakozást a dinamóhoz, a második vezetéket az állórész tekercséből + a szénszálat a D kapocslécen (korábbi 61-es érintkező). A sorkapocsról leveszem a reléhez vezető kábelt és D-vel jelölöm. Ezen módosítás után 2 vezetékem (M és D) megy a dinamótól a reléig.
3. A 61-es érintkezőhöz vezető elektromos köteg vezetékét a reléhez húzom és D-vel jelölöm.
4. Az 51-es érintkezőhöz vezető vezetéket állandó feszültség alatt a reléhez húzom, és B-vel jelölöm. A beállítás után két (D és B) címkével ellátott vezetékem érkezik a kötegből. Most a következő számú vezetékem van a reléhez: D - 2x, M - 1x, B - 1x. Pontosan a jelöléseknek megfelelően a relé érintkezőire fogom rákötni, amelyek ugyanúgy vannak jelölve, mint D, M, B.
Fontos, hogy jól legyen földelve a relé, a relét tartó csavar alá személy szerint szerelek egy vezetéket, ami az akkumulátor földelésére vezet.
