Érintkezés nélküli gyújtás Stadion - kültéri rotor

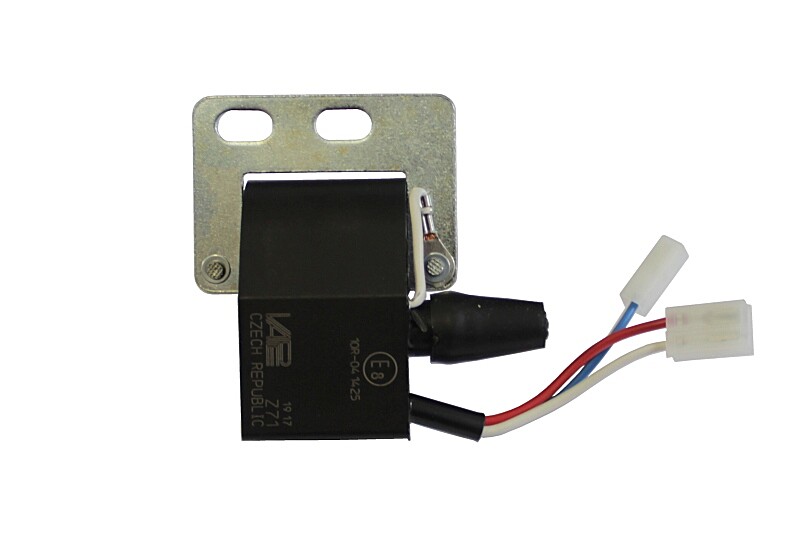

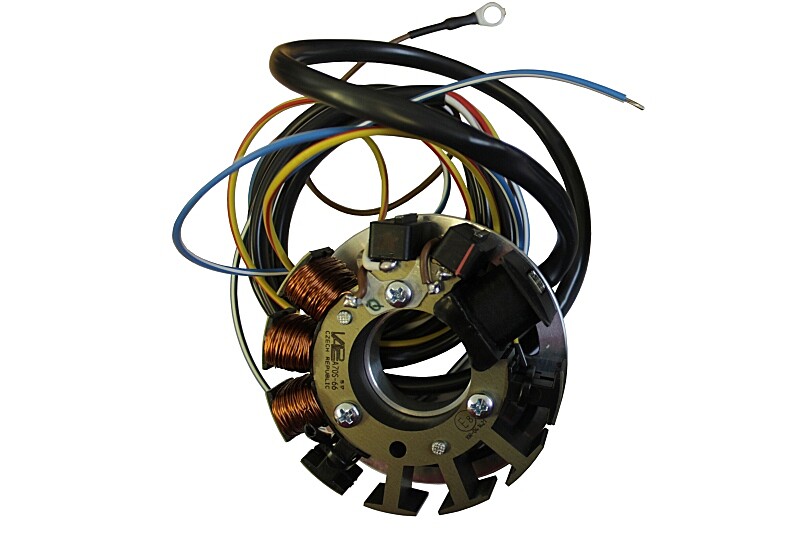

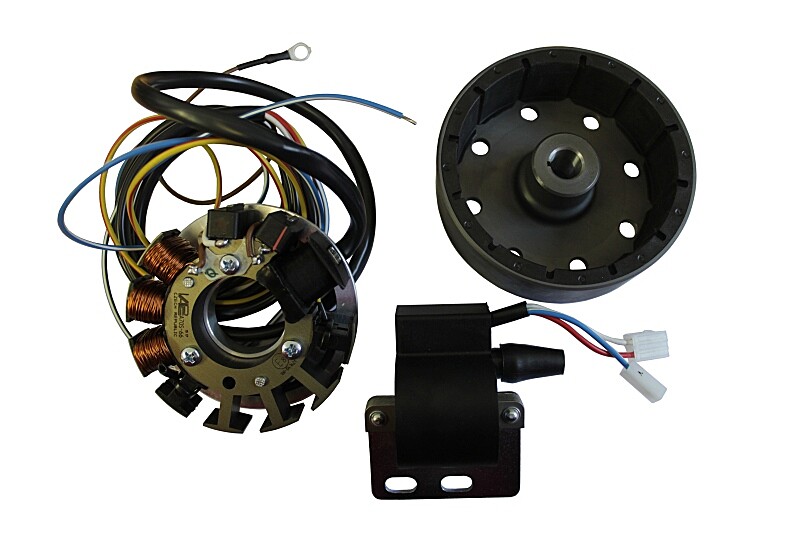

A Stadion S11, S22 és Jawetta motorkerékpárokhoz készült érintésmentes gyújtás 6V 20W fényteljesítményű. A gyártó egy cseh cég, a Vape, amely egy rotort, állórészt, gyújtáskábeleket és indukciós tekercset tartalmazó készletet szállít.

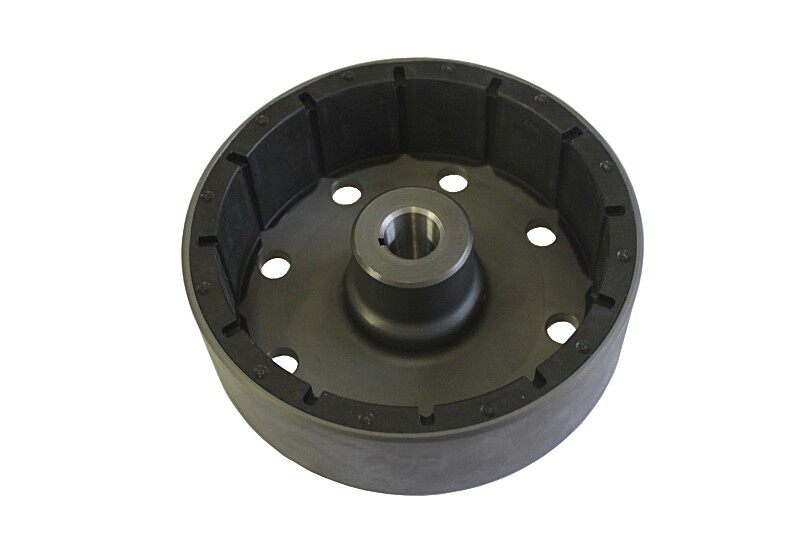

Ez a fajta gyújtás az eredeti Stadion gyújtásnak megfelelő tömegű nagy rotorral rendelkezik, amely megőrzi a motor eredeti tulajdonságait, és szabályos és csendes működést biztosít.

A telepítés nagyon egyszerű, és nem igényel semmilyen változtatást a motoron.

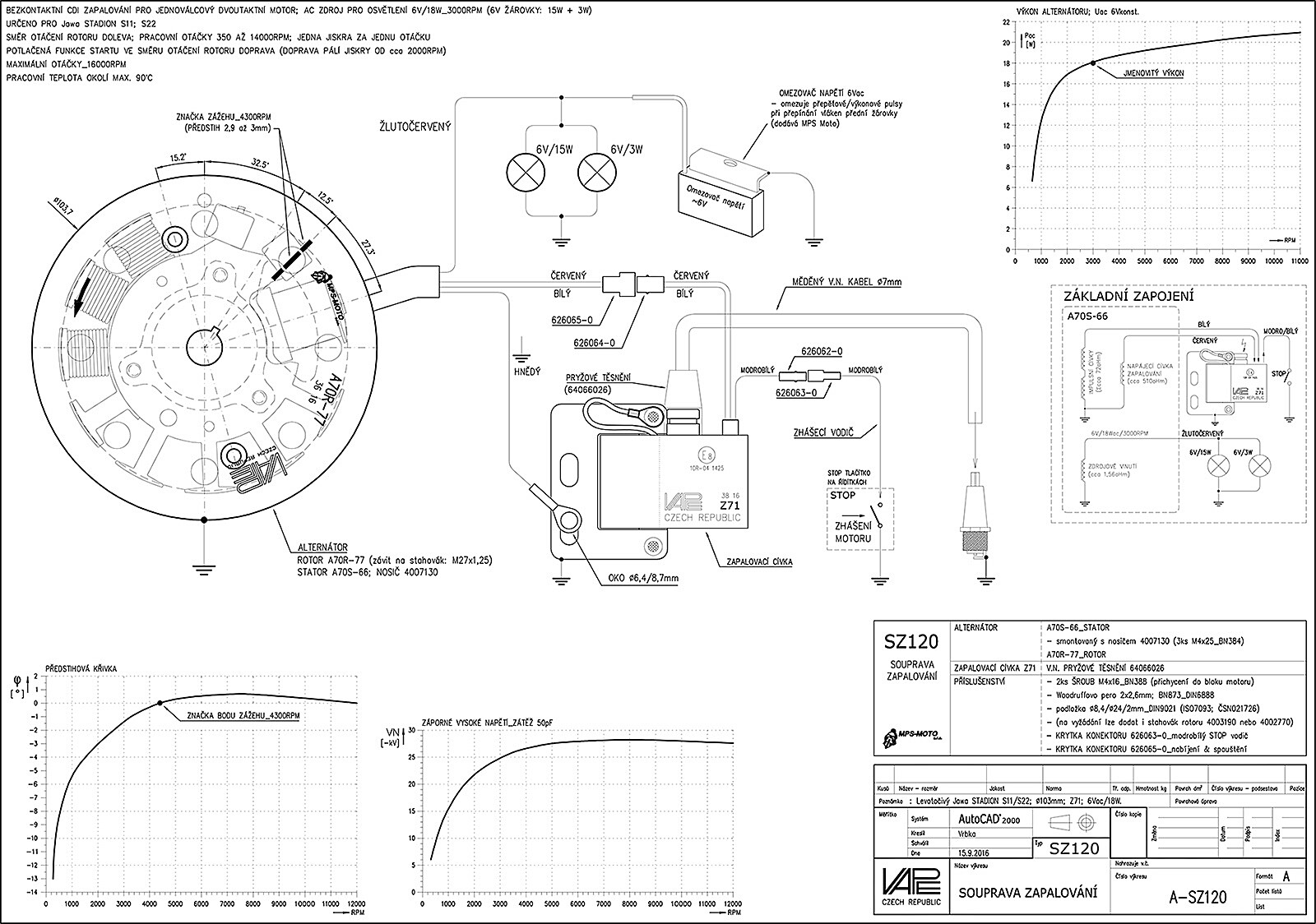

Feszültségstabilizátor csatlakoztatása: A készletben található feszültségstabilizátor könnyen csatlakoztatható:

1. A stabilizátor felszerelése: A stabilizátor fém alappal rendelkezik, D6 átmérőjű furattal, amelyet földelni kell. Ideális esetben rögzítse a stabilizátort a motorkerékpár vázához.

2. A világítási áramkör csatlakoztatása: Csatlakoztassa a stabilizátor szabad végét a világítási áramkörhöz egy bilincs segítségével. Illessze be a gyújtástól származó sárga vezetéket a bilincs átmenő furatába, és csatlakoztassa a sárga vezetéket a stabilizátortól a nem átmenő nyíláshoz. Nem mindegy, hogy melyik sárga vezetéket használod.

Figyelem: Ha a lámpák hosszabb ideig ki vannak kapcsolva, és az összes áram a stabilizátorba megy, az megsérülhet.

Javaslat: Csatlakoztassa közvetlenül a lámpákat. A lámpák nem befolyásolják a szikra erősségét, és mindig égniük kell. Csatlakoztassa az egyik sárga vezetéket a hátsó lámpához, a másikat az elülső lámpához. Ha van kapcsoló a világítási áramkörben, javasoljuk annak áthidalását.
